Kabel LAN merupakan salah satu komponen penting dalam jaringan komputer yang berfungsi menghubungkan perangkat, seperti komputer, router, switch, dan modem. Agar koneksi jaringan berjalan dengan baik, pemasangan kabel harus dilakukan secara tepat. Salah satu hal yang perlu diperhatikan adalah urutan kabel LAN sesuai standar yang berlaku, yaitu T568A dan T568B.
Kedua standar tersebut digunakan untuk menentukan susunan warna kabel pada konektor RJ45. Meskipun terlihat sederhana, kesalahan dalam menyusun kabel dapat menyebabkan koneksi jaringan tidak berfungsi atau mengalami gangguan. Oleh karena itu, memahami perbedaan T568A dan T568B sangat penting, terutama bagi teknisi jaringan maupun pengguna yang ingin memasang kabel sendiri.
Mengenal Standar T568A dan T568B
T568A dan T568B merupakan standar pengkabelan yang digunakan untuk menyusun delapan kabel kecil di dalam kabel Ethernet. Keduanya memiliki susunan warna yang berbeda, tetapi sama-sama dapat digunakan untuk membangun jaringan LAN.
Perbedaan utama terletak pada posisi pasangan kabel berwarna hijau dan oranye. Pada standar T568A, pasangan hijau menempati posisi yang lebih awal dibandingkan pasangan oranye. Sebaliknya, T568B menempatkan pasangan oranye lebih dahulu.
Hal yang paling penting adalah konsistensi dalam pemasangan. Jika kedua ujung kabel menggunakan standar yang sama, kabel tersebut termasuk kabel straight. Sementara itu, penggunaan standar berbeda pada kedua ujung, yaitu T568A di satu sisi dan T568B di sisi lainnya, menghasilkan kabel crossover.
Urutan Kabel LAN Standar T568A
Standar T568A memiliki susunan warna tertentu yang harus diikuti dari pin 1 hingga pin 8. Untuk membacanya dengan benar, pegang konektor RJ45 dengan posisi klip berada di bagian belakang dan kontak logam menghadap ke arah pengamat. Pastikan posisi pin dibaca dari kiri ke kanan.
Berikut urutan warna kabel LAN standar T568A:
-
Putih hijau
-
Hijau
-
Putih oranye
-
Biru
-
Putih biru
-
Oranye
-
Putih cokelat
-
Cokelat
Susunan tersebut perlu diperhatikan ketika memasang konektor RJ45. Setiap kabel harus masuk ke jalur pin yang sesuai dan mencapai bagian ujung konektor agar kontak logam dapat terhubung dengan baik.
Standar T568A sering dijumpai pada instalasi jaringan tertentu yang mengikuti ketentuan pengkabelan tersebut. Namun, pemilihan urutan kabel LAN tetap perlu disesuaikan dengan standar instalasi yang digunakan agar koneksi jaringan berjalan dengan baik dan kompatibel dengan perangkat yang terhubung.
Urutan Kabel LAN Standar T568B
T568B juga menggunakan delapan kabel dengan susunan warna yang telah ditentukan. Standar ini banyak digunakan pada instalasi jaringan Ethernet, baik di rumah, kantor, maupun lingkungan kerja lainnya.
Berikut urutan warna kabel LAN standar T568B:
-
Putih oranye
-
Oranye
-
Putih hijau
-
Biru
-
Putih biru
-
Hijau
-
Putih cokelat
-
Cokelat
Jika dibandingkan dengan T568A, posisi pasangan hijau dan oranye pada standar T568B saling bertukar. Sementara itu, pasangan biru dan cokelat tetap berada pada posisi yang sama.
Dalam praktiknya, pemilihan standar T568A atau T568B tidak boleh dilakukan secara sembarangan. Teknisi sebaiknya mengikuti standar yang telah digunakan pada jaringan agar pemasangan kabel baru tetap kompatibel dengan instalasi sebelumnya.
Cara Memasang Kabel LAN dengan Benar

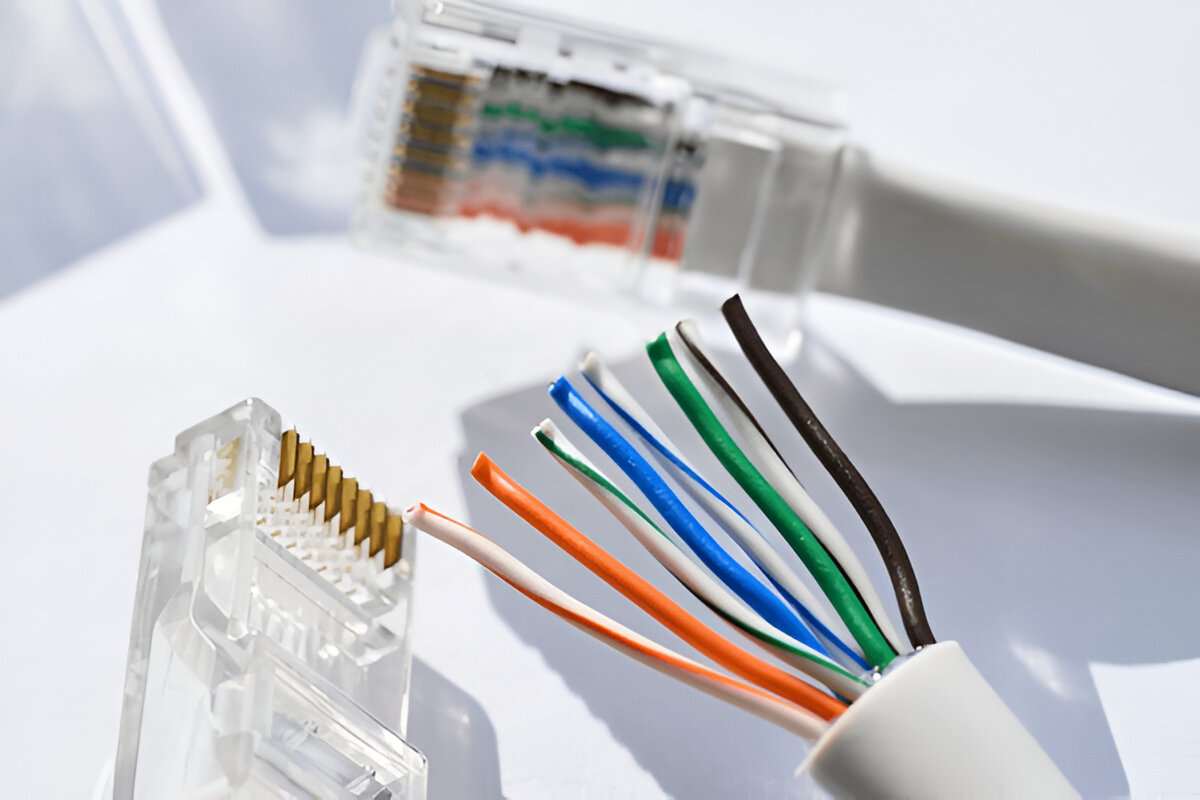

Setelah memahami urutan warna, langkah berikutnya adalah melakukan pemasangan kabel. Siapkan kabel UTP, konektor RJ45, tang crimping, dan alat pengupas kabel jika diperlukan.
Pertama, kupas bagian luar kabel secukupnya tanpa merusak isolasi delapan kabel kecil di dalamnya. Kedua, pisahkan dan luruskan setiap kabel berdasarkan standar yang dipilih. Ketiga, susun kabel sesuai urutan warna, kemudian rapikan ujungnya agar memiliki panjang yang seragam.
Masukkan seluruh kabel ke konektor RJ45 hingga mencapai bagian depan. Pastikan posisi warnanya tidak tertukar dan selubung luar kabel ikut masuk ke area penjepit konektor. Setelah itu, gunakan tang crimping untuk mengunci konektor.
Terakhir, lakukan pengujian menggunakan LAN tester. Pengujian ini membantu mengetahui apakah setiap pin tersambung sesuai urutan dan apakah terdapat kabel yang putus atau tertukar.
Tips Agar Sambungan Kabel LAN Berfungsi Optimal
Ketelitian menjadi faktor utama dalam pemasangan kabel jaringan. Hindari mengupas kabel terlalu panjang karena dapat mengurangi kerapian dan kestabilan sambungan. Selain itu, jangan mengubah urutan warna hanya karena terlihat lebih mudah.
Penggunaan konektor yang sesuai dengan jenis kabel juga penting untuk menghasilkan sambungan yang kuat. Pastikan kabel tidak tertekuk terlalu tajam dan terlindung dari gangguan fisik.
Memahami urutan kabel LAN berdasarkan standar T568A dan T568B akan membantu proses instalasi menjadi lebih mudah dan minim kesalahan. Dengan susunan yang tepat, koneksi jaringan dapat bekerja secara optimal, sementara penggunaan LAN tester memastikan hasil pemasangan sesuai dengan kebutuhan jaringan.
